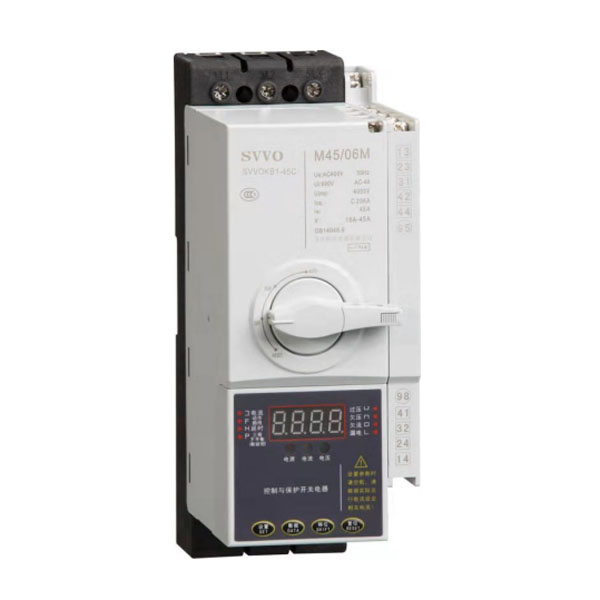

SVVOKB1-F 消防型

??

概 述 與 用 途

消防型控制與保護開關電器采用全新的設計理念，由專用的消防型數字化控制器，配合其它模塊實現“故障不跳閘”的獨特功能。

SVVOKB1-F 消防型控制與保護開關集熔斷器、斷路器、接觸器、起動器、隔離器、熱繼電器、過載 (或 過流、斷相 ) 保護繼電器、電機綜合保護器、智能漏電斷路器 ( 繼電器 ) 等低壓電器產品功能于一體的多功 能消防型電器，且具有遠程控制和就地控制、自動和手動控制、面板指示、故障查詢、設置靈活等特點；其最大額定電流 125A，極限分?jǐn)嗄芰_(dá) 80kA，實現消防系統中過載、過流時“只報警、不跳閘”及短路時“既報警、又跳閘”的特定要求。

主要參數同數字化基本型產品。

SVVOKB1-F 消防型控制與保護開關電器主要用于交流 50Hz(60Hz)、額定電壓至 690V、額定電流自 0.4至 125A 的消防系統中，能夠接通、承載正常條件下包括規定的過載、過流條件下的電流，實現“只報警、不跳閘”；且能夠接通、承載和分?jǐn)喾钦l件下的電流 ( 如短路電流 )，實現“既報警、又跳閘”的獨特功能。

注 意 事 項

● 正常工作時，面板上的旋鈕可用于就地直接控制主電路的接通和分?jǐn)?/p>

● 當發生過載、過流、斷缺相、三相不平衡等故障時 95、98 無源消防報警觸點閉合，接通外部報警或其它裝置，提醒值班人員檢修故障線路，SVVOKB1-F產品操作機構旋鈕保持在閉合位置不跳閘，主電路不斷開； 此時可通過外接的停止按鈕或面板上的旋鈕斷開主電路。故障排除后必須再扣或復位。

● SVVOKB1-F 產品發生短路時，95、98 發出報警信號，操作機構處于脫扣位置，主電路斷開。短路故障排 除后必須再扣或復位

● 特別提醒：消防型產品在線路發生故障時，消防無源報警觸點 201、202 閉合，接通外部報警電路，解除報警信號須將旋鈕旋至斷開位置或通過外接的停止按鈕斷電，繼續使用應重新旋至接通位置。
